Zawory

Produkty RenTrans

Zawory

Zawór kulowy jednoczęściowy gwint wewnętrzny

Ciśnienie: 64 Bar
Uszczelnienie: PTFE
Gatunek: 316
Nr katalogowy: 200

WYMIAR	NW	L	B	A	WAGA
1/4"	5	39	38	62,5	0,07
3/8"	7	44	40	73	0,11
1/2"	9,2	56,5	51	85	0,18
3/4"	12,5	59	53,5	87	0,26
1"	15	71	56	107	0,42
1 1/4"	20	78	60,5	107	0,75
1 1/2"	25	83	68	130	0,85
2"	32	100	73	130	1,35

Zawór kulowy dwuczęściowy gwint wewnętrzny

Ciśnienie: 64 Bar
Gatunek: 316
Uszczelnienie: PTFE
Nr katalogowy: 201

Wymiar	NW	L	B	A	Waga [kg]
¼"	10	50,8	56	98	0,3
3/8"	12	50,8	58	98	0,3
½"	15	58	59	98	0,3
3/4"	20	65,6	62	125	0,48
1"	25	78,7	77,5	143	0,77
1 1/4"	32	90	83,5	143	1,13
1 1/2"	38	105	101,5	200	1,76
2"	50	124	110,5	200	2,63
2 1/2"	63	146,2	138	250	5,37
3"	76	163,7	146	250	7,43

Zawór kulowy trzyczęściowy gwint wewnętrzny

Ciśnienie: 64 Bar
Gatunek: 316
Uszczelnienie: PTFE
Nr katalogowy: 202

WYMIAR	NW	L	B	A	WAGA
1/4"	11,6	65	58,5	100	0,45
3/8"	12,5	65	58,5	100	0,43
1/2"	15	65	62	100	0,7
3/4"	20	75	62	125	0,9
1"	25	85	77	149	1,35
1 1/4"	32	101	82	149	2,2
1 1/2"	38	112	100	190	2,9
2"	50	130	108	190	4,6
2 1/2"	63	162	137	250	8,6
3"	76	188	145	250	15,5
4"	96	224	179	323	27,5

Zawór kulowy trzyczęściowy do wspawania

Ciśnienie: 64 Bar
Gatunek: 316
Uszczelnienie: PTFE
Nr katalogowy: 203

WYMIAR	NW	L	A	B	C	WAGA
1/4"	11,6	65	100	58,5	17,5	0,5
3/8"	12,5	65	100	58,5	17,5	0,4
1/2"	15	65	100	62	22	0,7
3/4"	20	75	125	62	27	0,9
1"	25	85	149	77	34	1,4
1 1/4"	32	101	149	82	42,5	2,2
1 1/2"	38	112	190	100	48,5	2,9
2"	50	130	190	108	61	4,6
2 1/2"	63	162	250	137	73	8,6
3"	76	188	252	145	92	15,5
4"	96	224	325	179	115	27,5

Zawór kulowy trójdrożny typ „T”/„L”

Ciśnienie: PN 65
Gatunek: 316
Uszczelnienie: PTFE
Nr katalogowy: 204

WYMIAR	L	L1	W	A	B	C	C1	C2	D	E
3/8"	76	38	150	12,5	25,5	67	29,1	18,3	37,3	58,5
1/2"	76	38	150	12,5	25,5	67	29,1	18,3	37,3	58,5
3/4"	86	43	150	16	32	77	38,5	20,3	44	72,1
1"	99,1	49,55	180	20	38,5	83	43	23,2	49	81,8
1 1/4"	117,4	58,7	180	25	48,5	88	47,8	23,2	57	94,7
1 1/2"	123,8	61,9	243,5	32	58,5	116	55,7	34,2	61,3	103,9
2"	148	74	243,5	38	69,5	124	64,5	34,2	74,3	125,2

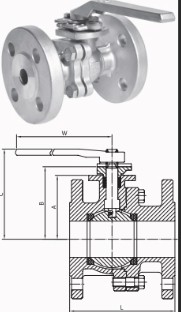

Zawór kulowy dwuczęściowy kołnierzowy

Ciśnienie: PN 16/40
Gatunek: 316
Uszczelnienie: PTFE
Nr katalogowy: 205

ŚREDNICA	L	C	B	A	W
½"	114.5	68	45	33.5	130
¾"	121.4	70	48	36	130
1"	126.7	82	53	42	160
1 1/4"	131.2	87	59.5	48	160
1 1/2"	141.1	138	96	80.5	200
2"	150.7	147	104.5	89.5	200
2 1/2"	170.5	163	125.5	108	328
3"	181.5	173	135.5	117.5	328
4"	190.8	190	151	133.5	328

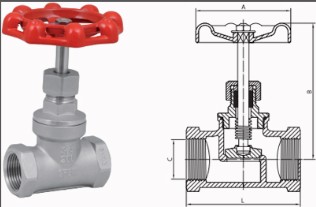

Zawór grzybkowy prosty

Ciśnienie: PN 40
Gatunek: 316
Nr katalogowy: 206

WYMIAR	L	A	B
¼"	52	0,3	105,5
⅜"	52	0,3	105,5
½"	52	0,3	107
¾"	66	0,5	116
1"	76	0,7	129,2
1 ¼"	86	1,1	153,5
1 ½"	94	1,3	157
2"	118	1,8	172

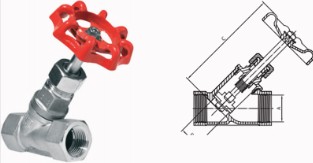

Zawór grzybkowy kątowy

Ciśnienie: PN 40
Gatunek: 316
Nr katalogowy: 207

WYMIAR	B	L	C
¼"	11	65	107
⅜"	13	65	107
½"	15	65	107
¾"	20	80	122
1"	25	90	142
1 ¼"	32	105	155
1 ½"	38	120	175
2"	50	140	195

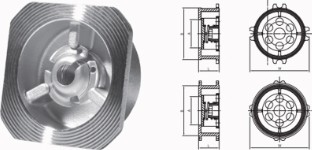

Zawór zwrotny międzykołnierzykowy

Ciśnienie: PN 40
Gatunek: 316
Nr katalogowy: 208

ŚREDNICA	A	B	L	W
½"	15	36	16	54
¾"	20	43	18,5	64
1"	25	F51,0	22	74
1 ¼"	32	63,5	27	85,5
1 ½"	38	73	32	96
2"	50	93,5	40	111,5
2 ½"	65	117	46	135,5
3"	80	141	50	150
4"	100	163	61	177

Zawór zwrotny międzykołnierzykowy dwuklapowy

Ciśnienie: PN 10/16/40
Gatunek: 316
Nr katalogowy: 209

DN	A	B	C	D
50	109	60	54	32
65	129	73	54	37
80	144	89	57	45
100	164	114	64	53
125	194	141	70	67
150	220	168	76	79
200	275	219	95	105
250	331	273	108	123
300	386	324	143	155
350	446	356	184	170
400	498	406	191	195
450	558	457	203	219
500	620	508	213	244
600	737	610	222	292
700	807	711	321	337
800	914	813	356	397
900	1014	914	368	440
1000	1131	1016	419	495
1200	1345	1219	524	603

Zawór zwrotny kątowy gwintowany

Ciśnienie: PN 40
Gatunek: 316
Uszczelnienie: PTFE
Nr katalogowy: 210

ŚREDNICA	C	L	B
¼"	15	65	46.5
⅜"	15	65	46.5
½"	15	65	46.5
¾"	20	80	68.5
1"	25	90	71
1 ¼"	32	105	74
1 ½"	38	120	82.5
2"	50	140	95
2 ½"	65	180	121.3
3"	80	200	138.3

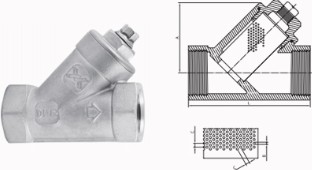

Filtr siatkowy kątowy gwintowany

Gatunek: 316
Nr katalogowy: 211

Średnica	L	A	B	C
¼"	65	46,5	1	2
3/8"	65	46,5	1	2
½"	65	46,5	1	2
3/4"	80	54	1	2
1"	90	67	1	2
1 1/4"	105	74	1	2
1 1/2"	120	81,5	1	2
2"	140	95	1	2
2 1/2"	180	121,3	1	2
3"	200	138,3	1	2
