Kołnierze zaślepiające

Produkty RenTrans

Kołnierze zaślepiające

NORMA WG DIN 2527	NORMA ANSI
PN 6	150 Lbs
PN 10	300 Lbs
PN 16	400 Lbs
PN25	600 Lbs
PN 40	900 Lbs
PN 64	1500 Lbs
PN 100

Ciśnienie statyczne PN 6.

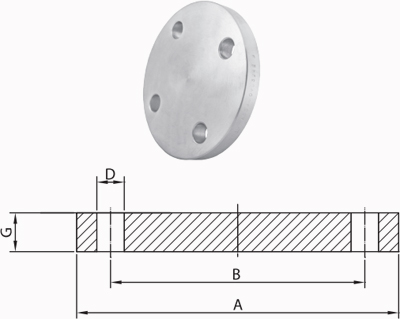

DN [KG]	KOŁNIERZ			ŚRUBY			WAGA [KG]
DN [KG]	A	G	B	Liczba	Gwint	D	WAGA [KG]
10	75	12	50	4	M 10	11	0,38
15	80	14	55	4	M 10	11	0,438
20	90	14	65	4	M 10	11	0,657
25	100	14	75	4	M 10	11	0,821
32	120	14	90	4	M 12	14	1,18
40	130	14	100	4	M 12	14	1,39
50	140	14	110	4	M 12	14	1,62
65	160	16	130	4	M 12	14	2,14
80	190	16	150	4	M 16	18	3,43
100	210	18	170	4	M 16	18	4,22
125	240	18	200	4	M 16	18	6,1
150	265	20	225	8	M 16	18	7,51
200	320	22	280	8	M 16	18	12,3
250	375	22	335	12	M 16	18	18,5
300	440	22	395	12	M 20	22	25,5
350	490	22	445	12	M 20	22	31,8
400	540	22	495	16	M 20	22	38,5
500	645	24	600	20	M 20	22	60,1

Ciśnienie statyczne PN 10.

DN [KG]	KOŁNIERZ			ŚRUBY			WAGA [KG]
DN [KG]	A	G	B	Liczba	Gwint	D	WAGA [KG]
10*	90	14	60	4	M 12	14	0,722
15*	95	14	65	4	M 12	14	0,813
20*	105	16	75	4	M 12	14	1,14
25*	115	16	85	4	M 12	14	1,38
32*	140	16	100	4	M 16	18	2,03
40*	150	16	110	4	M 16	18	2,35
50*	165	18	125	4	M 16	18	2,88
65*	185	18	145	4	M 16	18	3,51
80*	200	20	150	8	M 16	18	4,61
100*	220	20	180	8	M 16	18	5,65
125*	250	22	210	8	M 16	18	8,13
150*	285	22	240	8	M 20	22	10,5
200*	340	24	295	8	M 20	22	16,5
250*	395	26	350	12	M 20	22	24,1
300	445	26	400	12	M 20	22	30,8
350	505	26	460	16	M 20	22	39,6
400	565	26	515	16	M 24	26	49,4
500	670	28	620	20	M 24	26	75,2

Ciśnienie statyczne PN 16.

DN [KG]	KOŁNIERZ			ŚRUBY			WAGA [KG]
DN [KG]	A	G	B	Liczba	Gwint	D	WAGA [KG]
10*	90	14	60	4	M 12	14	0,722
15*	95	14	65	4	M 12	14	0,813
20*	105	16	75	4	M 12	14	1,14
25*	115	16	85	4	M 12	14	1,38
32*	140	16	100	4	M 16	18	2,03
40*	150	16	110	4	M 16	18	2,35
50*	165	18	125	4	M 16	18	2,88
65*	185	18	145	4	M 16	18	3,51
80*	200	20	150	8	M 16	18	4,61
100*	220	20	180	8	M 16	18	5,65
125*	250	22	210	8	M 16	18	8,13
150*	285	22	240	8	M 20	22	10,5
200	340	24	295	12	M 20	22	16,2
250	405	26	355	12	M 24	26	25
300	460	28	410	12	M 24	26	35,1
350	520	30	470	16	M 24	26	48
400	580	32	525	16	M 27	30	63,5
500	715	36	650	20	M 30	33	133

Ciśnienie statyczne PN 25.

DN [KG]	KOŁNIERZ			ŚRUBY			WAGA [KG]
DN [KG]	A	G	B	Liczba	Gwint	D	WAGA [KG]
10	90	16	60	4	M 12	14	0,72
15	95	16	65	4	M 12	14	0,81
20	105	18	75	4	M 12	14	1,24
25	115	18	85	4	M 13	14	1,35
32	140	18	100	4	M 16	18	2,03
40	150	18	110	4	M 16	18	2,35
50	165	20	125	4	M 16	18	3,2
65	185	22	145	8	M 16	18	4,29
80	200	24	160	8	M 16	18	5,88
100	235	24	190	8	M 20	22	7,54
125	270	26	220	8	M 24	26	10,8
150	300	28	250	8	M 24	26	14,5
200	360	30	310	12	M 24	26	22,7
250	425	32	370	12	M 27	30	34,2
300	485	34	430	16	M 27	30	47,3
350	555	38	490	16	M 30	33	69,3
400	620	40	550	16	M 33	36	91,5
500	730	45	660	20	M 33	36	141

Ciśnienie statyczne PN 40.

DN [KG]	KOŁNIERZ			ŚRUBY			WAGA [KG]
DN [KG]	A	G	B	Liczba	Gwint	D	WAGA [KG]
10	90	16	60	4	M 12	14	0,72
15	95	16	65	4	M 12	14	0,81
20	105	18	75	4	M 12	14	1,24
25	115	18	85	4	M 13	14	1,35
32	140	18	100	4	M 16	18	2,03
40	150	18	110	4	M 16	18	2,35
50	165	20	125	4	M 16	18	3,2
65	185	22	145	8	M 16	18	4,29
80	200	24	160	8	M 16	18	5,88
100	235	24	190	8	M 20	22	7,54
125	270	26	220	8	M 24	26	10,8
150	300	28	250	8	M 24	26	14,5
200	375	34	320	12	M 30	30	27,2
250	450	38	385	12	M 30	33	43,8
300	515	42	450	16	M 33	33	63,3
350	580	46	510	16	M 33	36	89,5
400	660	50	585	16	M 36	39	127
500	755	56	670	20	M 39	42	172
