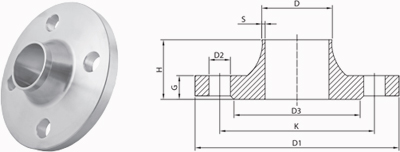

Kołnierze szyjkowe

NORMA WG DIN 2527	NORMA ANSI
PN 6 DIN 2631	150 Lbs
PN 10 DIN 2632	300 Lbs
PN 16 DIN 2633	400 Lbs
PN25 DIN 2634	600 Lbs
PN 40 DIN 2635	900 Lbs
PN 64 DIN 2636	1500 Lbs
PN 100 DIN 2637	2500 Lbs
PN 160 DIN 2638

Ciśnienie statyczne PN 6. Wykonane wg norm DIN 2631.

DN	RURA D	KOŁNIERZ						ŚRUBY			WAGA [KG]
DN	RURA D	D1	G	K	H	S	D3	Liczba	Gwint	D2	WAGA [KG]
10	13,5	75	12	50	28	1,8	35	4	M 10	11	0,3
10	17,2	75	12	50	28	1,8	35	4	M 10	11	0,3
15	20	80	12	55	30	2	40	4	M 10	11	0,4
15	21,3	80	12	55	30	2	40	4	M 10	11	0,4
20	25	90	14	65	32	2,3	50	4	M 10	11	0,6
20	26,9	90	14	65	32	2,3	50	4	M 10	11	0,6
25	30	100	14	75	35	2,6	60	4	M 10	11	0,8
25	33,7	100	14	75	35	2,6	60	4	M 10	11	0,8
32	38	120	14	90	35	2,6	70	4	M 12	14	1,1
32	42,4	120	14	90	35	2,6	70	4	M 12	14	1,1
40	44,5	130	14	100	38	2,6	80	4	M 12	14	1,2
40	48,3	130	14	100	38	2,6	80	4	M 12	14	1,2
50	57	140	14	110	38	2,9	90	4	M 12	14	1,3
50	60,3	140	14	110	38	2,9	90	4	M 12	14	1,3
65	76,1	160	14	130	38	2,9	110	4	M 12	14	1,7
80	108	190	16	150	42	3,2	128	4	M 16	18	2,7
100	114,3	210	16	170	45	3,6	148	4	M 16	18	3,2
100	133	210	16	170	45	3,6	148	4	M 16	18	3,2
125	139,7	240	18	200	48	4	175	4	M 16	18	4,5
125	159	240	18	200	48	4	175	8	M 16	18	4,5
150	168,3	265	18	225	48	4,5	202	8	M 16	18	5,2
150	219,1	265	18	225	48	5,9	202	8	M 16	18	5,2
200	267	320	20	280	55	6	258	8	M 16	18	7,8
250	273	375	22	335	60	6	312	12	M 16	18	10,8
250	323,9	375	22	335	60	7,1	356	12	M 16	18	10,8
300	355	440	22	400	60	7,1	4115	12	M 20	22	14
350	368	490	22	445	60	7,1	415	12	M 20	22	18,5
400	406,4	490	22	495	60	7,1	465	16	M 20	22	16,7
400	419	540	22	495	65	7,1	465	16	M 20	22	21,2
500	508	645	24	600	65	7,1	570	20	M 20	22	28,6
600	610	755	24	705	68	7,1	670	20	M 20	26	31,5
700	711,1	860	24	810	70	7,1	775	24	M 24	26	37,4
800	813	975	24	920	70	7,1	880	24	M 27	30	46,1
900	914,1	1075	26	1020	70	7,1	980	24	M 27	30	55,6
1000	1016	1175	26	1120	70	7,1	1080	28	M 27	30	61,9
1200	1220	1405	28	1340	90	8	1295	32	M 30	33	100
1400	1420	1630	32	1560	90	8	1510	36	M 33	36	149
1600	1620	1830	34	1740	90	9	1710	40	M 33	36	180
1800	1820	2045	36	1970	100	10	1920	44	M 36	39	225
2000	2020	2265	38	2180	110	11	2125	48	M 39	42	295
2200	2220	2475	42	2390	115	12	2332	52	M 39	42	361
2400	2420	2685	44	2600	125	13	2545	56	M 39	42	415
2600	2620	2905	46	2810	130	14	2750	60	M 45	48	530
2800	2820	3115	48	3020	135	15	2960	64	M 45	48	643
3000	3020	3315	50	3220	140	16	3160	68	M 45	48	777

Ciśnienie statyczne PN 10. Wykonane wg norm DIN 2631.

DN	RURA D	KOŁNIERZ						ŚRUBY			WAGA [KG]
DN	RURA D	D1	G	K	H	S	D3	Liczba	Gwint	D2	WAGA [KG]
10	13,5	90	14	60	35	1,8	40	4	M 12	14	0,58
10	17,2	90	14	60	35	1,8	40	4	M 12	14	0,58
15	20	95	14	65	35	2	45	4	M 12	14	0,69
15	21,3*	95	14	65	35	2	45	4	M 12	14	0,69
20	25	105	16	75	38	2,3	58	4	M 12	14	0,95
20	26,9*	105	16	75	38	2,3	58	4	M 12	14	0,95
25	30	115	16	85	38	2,6	68	4	M 12	14	1,14
25	33,7*	115	16	85	38	2,6	68	4	M 12	14	1,14
32	38	140	16	100	40	2,6	78	4	M 16	18	1,7
32	42,4*	140	16	100	40	2,6	78	4	M 16	18	1,7
40	44,5	150	16	110	42	2,6	88	4	M 16	18	1,86
40	48,3*	150	16	110	42	2,6	88	4	M 16	18	1,86
50	57	165	18	125	45	2,9	102	4	M 16	18	2,53
50	60,3*	165	18	125	45	2,9	102	4	M 16	18	2,53
65	76,1*	185	18	145	45	2,9	122	4	M 16	18	3,06
80	88,9*	200	20	160	50	3,2	138	8	M 16	18	3,7
100	108	220	20	180	52	3,6	158	8	M 16	18	4,62
100	114,3*	220	20	180	52	3,6	158	8	M 16	18	4,62
125	133	250	22	210	55	4	188	8	M 16	18	6,3
125	139,7*	250	22	210	55	4	188	8	M 16	18	6,3
150	168,3*	285	22	240	55	4,5	212	8	M 20	22	7,75
200	219,1*	340	24	295	62	5,9	268	8	M 20	22	11,3
250	267	395	26	350	68	6,3	320	12	M 20	22	14,7
250	273*	395	26	350	68	6,3	320	12	M 20	22	14,7
300	323,9	445	26	400	68	7,1	370	12	M 20	22	17,4
350	355,6	505	26	460	68	7,1	430	16	M 20	22	23,6
350	368	505	26	460	68	7,1	430	16	M 20	22	21,6
400	406,4	565	26	515	72	7,1	482	16	M 24	26	28,6
400	419	565	26	515	72	7,1	482	16	M 24	26	26,2
500	508	670	28	520	75	7,1	585	20	M 24	26	38,1
600	610	780	28	725	80	7,1	685	20	M 27	30	44,5
700	711,1	895	30	840	80	8	800	24	M 27	30	62,4
800	813	1015	32	950	90	8	905	24	M 30	33	84,1
900	914,1	1115	34	1050	95	10	1005	28	M 30	33	98,5
1000	1016	1230	34	1160	95	10	1110	28	M 33	36	115
1200	1220	1455	38	1380	115	11	1330	32	M 36	39	182
1400	1420	1675	42	1590	120	12	1535	36	M 39	42	248
1600	1620	1915	46	1820	130	14	1760	40	M 45	48	347
1800	1820	2115	50	2020	140	15	1950	44	M 45	48	430
2000	2020	2325	54	2230	150	16	2170	48	M 45	48	539
2200	2220	2550	58	2440	160	18	2370	52	M 52	56	658
2400	2420	2760	62	2650	170	20	2570	56	M 52	56	825
2600	2620	2960	66	2850	180	22	2780	60	M 52	56	979
2800	2820	3180	70	3070	190	22	3000	64	M 52	56	1156
3000	3020	3405	75	3290	200	24	3210	68	M 56	62	1402

* zamawiamy również na specjalne życzenie

Ciśnienie statyczne PN 16. Wykonane wg norm DIN 2633.

DN	RURA D	KOŁNIERZ						ŚRUBY			WAGA [KG]
DN	RURA D	D1	G	K	H	S	D3	Liczba	Gwint	D2	WAGA [KG]
10	13,5	90	14	60	35	1,8	40	4	M 12	14	0,58
10	17,2	90	14	60	35	1,8	40	4	M 12	14	0,58
15	20	95	14	65	35	2	45	4	M 12	14	0,69
15	21,3*	95	14	65	35	2	45	4	M 12	14	0,69
20	25	105	16	75	38	2,3	58	4	M 12	14	0,95
20	26,9*	105	16	75	38	2,3	58	4	M 12	14	0,95
25	30	115	16	85	38	2,6	68	4	M 12	14	1,14
25	33,7*	115	16	85	38	2,6	68	4	M 12	14	1,14
32	38	140	16	100	40	2,6	78	4	M 16	18	1,7
32	42,4*	140	16	100	40	2,6	78	4	M 16	18	1,7
40	44,5	150	16	110	42	2,6	88	4	M 16	18	1,86
40	48,3*	150	16	110	42	2,6	88	4	M 16	18	1,86
50	57	165	18	125	45	2,9	102	4	M 16	18	2,53
50	60,3*	165	18	125	45	2,9	102	4	M 16	18	2,53
65	76,1*	185	18	145	45	2,9	122	4	M 16	18	3,06
80	88,9*	200	20	160	50	3,2	138	8	M 16	18	3,7
100	108	220	20	180	52	3,6	158	8	M 16	18	4,62
100	114,3*	220	20	180	52	3,6	158	8	M 16	18	4,62
125	133	250	22	210	55	4	188	8	M 16	18	6,3
125	139,7*	250	22	210	55	4	188	8	M 16	18	6,3
150	159	285	22	240	55	4,5	212	8	M 20	22	7,75
150	168,3*	285	22	240	55	4,5	212	8	M 20	22	7,75
200	219,1	340	24	295	62	5,9	268	12	M 20	22	11
250	267	405	26	355	70	6,3	320	12	M 24	26	15,6
250	273	405	26	355	70	6,3	320	12	M 24	26	15,6
300	323,9	460	28	410	78	7,1	378	12	M 24	26	22
350	355,6	520	30	470	82	8	438	16	M 24	26	31,2
350	368	520	30	470	82	8	438	16	M 24	26	28,8
400	406,4	580	32	525	85	8	490	16	M 27	30	39,3
400	419	580	32	525	85	8	490	16	M 27	30	36,3
500	508	715	34	650	90	8	610	20	M 30	33	61
600	610	840	36	770	95	8,8	725	20	M 33	36	75,4
700	711,1	910	36	840	100	8,8	795	24	M 33	36	77
800	813	1025	38	950	105	10	900	24	M 36	39	101
900	914,1	1125	40	1050	110	10	1000	28	M 36	39	122
1000	1016	1255	42	1170	120	10	1115	28	M 39	42	162
1200	1220	1485	48	1390	130	12,5	1330	32	M 45	48	243
1400	1420	1685	52	1590	145	14,2	1530	36	M 45	48	323
1600	1620	1930	58	1820	160	16	1750	40	M 52	56	479
1800	1820	2130	62	2020	170	17,5	1950	44	M 52	56	599
2000	2020	2345	66	2230	180	20	2150	48	M 56	62	719

* zamawiamy również na specjalne życzenie

Ciśnienie statyczne PN 25. Wykonane wg norm DIN 2634

DN	RURA D	KOŁNIERZ						ŚRUBY			WAGA [KG]
DN	RURA D	D1	G	K	H	S	D3	Liczba	Gwint	D2	WAGA [KG]
10	13,5	90	16	60	35	1,8	40	4	M 12	14	0,66
10	17,2	90	16	60	35	1,8	40	4	M 12	14	0,66
15	20	95	16	65	38	2	45	4	M 12	14	0,75
15	21,3	95	16	65	38	2	45	4	M 12	14	0,75
20	25	105	18	75	40	2,3	58	4	M 12	14	1,06
20	26,9	105	18	75	40	2,3	58	4	M 12	14	1,06
25	30	115	18	85	40	2,6	68	4	M 12	14	1,29
25	33,7	115	18	85	40	2,6	68	4	M 12	14	1,29
32	38	140	18	100	42	2,6	78	4	M 16	18	1,88
32	42,4	140	18	100	42	2,6	78	4	M 16	18	1,88
40	44,5	150	18	110	45	2,6	88	4	M 16	18	2,33
40	48,3	150	18	110	45	2,6	88	4	M 16	18	2,33
50	57	165	20	125	48	2,9	102	4	M 16	18	2,82
50	60,3	165	20	125	48	2,9	102	4	M 16	18	2,82
65	76,1	185	22	145	52	2,9	122	8	M 16	18	3,74
80	88,9	200	24	160	58	3,2	138	8	M 16	18	4,75
100	108	235	24	190	65	3,6	162	8	M 20	22	6,52
100	114,3	235	24	190	65	3,6	162	8	M 20	22	6,52
125	133	270	26	220	68	4	188	8	M 24	26	9,07
125	139,7	270	26	220	68	4	188	8	M 24	26	9,07
150	159	300	28	250	75	4,5	218	8	M 24	26	11,8
200	219,1	360	30	310	80	6,3	278	12	M 24	26	17
250	267	425	32	370	88	7,1	335	12	M 27	30	24,4
250	273	425	32	370	88	7,1	335	12	M 27	30	24,4
300	323,9	485	34	430	92	8	395	16	M 27	30	31,2
350	355,6	555	38	490	100	8	450	16	M 30	33	47,2
350	368	555	38	490	100	8	450	16	M 30	33	44,2
400	406,4	620	40	550	110	8,8	505	16	M 33	36	61,7
400	419	620	40	550	110	8,8	505	16	M 33	36	57,9
500	508	730	44	660	125	10	615	20	M 33	36	89,6
600	610	845	46	770	125	11	720	20	M 36	39	104
700	711,1	960	46	875	125	12,5	820	24	M 39	42	136
800	813	1085	50	990	135	14,2	930	24	M 45	48	186
900	914,1	1185	54	1090	145	16	1030	28	M 45	48	236
1000	1016	1320	58	1210	155	17,5	1140	28	M 52	56

* zamawiamy również na specjalne życzenie
