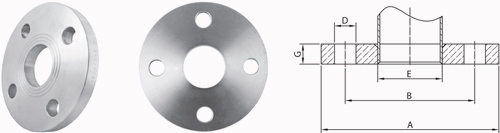

Kołnierze płaskie

DN	Rura	Kołnierz				Śruby			Waga [kg]
DN	Rura	A	E	G	B	Liczba	Gwint	D	Waga [kg]
10	13,5	75	14	12	50	4	M10	11	0,604
10	17,2	75	17,7	12	50	4	M10	11	0,604
15	18	80	18,5	12	55	4	M10	11	0,67
	20		20,5
	21,3*		22,5
20	23	90	24	14	65	4	M10	11	0,936
	25		26
	26,9*		27,6
25	28	100	29	14	75	4	M10	11	1,11
	30		31
	33,7*		34,4
32	35	120	36	16	90	4	M12	14	1,82
	38		39
	42,4*		43,1
40	43	130	44	16	100	4	M12	14	2,08
	44,5		45,5
	48,3*		49
50	54	140	55	16	110	4	M12	14	2,73
	57		58,1
	60,3*		61,1
65	69	160	71	16	130	4	M12	14	3,16
65	76,1*	160	77,1	16	130	4	M12	14	3,16
80	84	190	85,5	18	150	4	M16	18	3,6
80	88,9*	190	90,3	18	150	4	M16	18	3,6
100	104,0*	210	105	18	170	4	M16	18	4,39
	108		109,6
	114,3*		115,9
125	129,0*	240	131	20	200	8	M16	18	5,41
	133		134,8
	139,7*		141,5
150	154,0*	265	156	20	225	8	M16	18	7,14
	159		161
	168,3*		170,5
200	204,0*	320	206,5	22	280	8	M16	18	9,27
200	219,1*	320	221,8	22	280	8	M16	18	9,27
250	254,0*	275	257,5	24	335	12	M16	18	11,8
	267		270,2
	273,0*		276,2
300	306	440	308,5	24	395	12	M20	22	13,6
	318		321,5
	323,9*		327,5
350	355	490	358,5	26	445	12	M20	22	20,4
	355,6*		359
	368		372,2
400	405	540	411	28	495	16	M20	22	27,5
	406,4*		411
	419		423,5
500	508	645	513,5	30	600	20	M20	22	24,9
600	610	755	616,5	30	705	20	M24	26	34,8
800	813	975	820	34	920	24	M27	30	33
1000	1016	1175	1023	36	1120	28	M27	30	62,7
1200	1220	1405	1226	40	1340	32	M30	33	98,3
1400	1420	1630	1426	44	1560	36	M33	36	149
1600	1620	1830	1626	48	1760	40	M33	36	184
2000	2020	2265	2026	54	2180	48	M39	42	299

N	Rura C	Kołnierz				Śruby			Waga [kg]
N	Rura C	A	E	G	B	Liczba	Gwint	D	Waga [kg]
10	13,5	90	14,5	14	60	4	M12	14	0,6
10	17,2	90	17,7	14	60	4	M12	14	0,6
15	18	95	18,5	14	65	4	M12	14	0,67
	20		20,5
	21,3		22,5
20	23	105	24	16	75	4	M12	14	0,86
	25		26
	26,9		27,6
25	28	115	30	16	85	4	M12	14	1,1
	30		31
	33,7		34,4
32	35	140	36	16	100	4	M16	18	1,65
	38		39
	42,4		43,1
40	43	150	44	16	110	4	M16	18	1,86
	44,5		45,5
	48,3		19
50	54	165	55	18	125	4	M16	18	2,5
	57		58,1
	60,3		61,1
65	69	185	70	18	145	4	M16	18	3
65	76,1	185	77,1	18	145	4	M16	18	3
80	84	200	85,5	20	160	8	M16	18	3,76
80	88,9	200	90,3	20	160	8	M16	18	3,76
100	104	220	105	20	180	8	M16	18	4,2
	108		109,6
	114,3		115,6
125	129	250	131	22	210	8	M16	18	5,6
	133		134,8
	139,7		141,5
150	154	285	156	22	240	8	M20	22	6,7
	159		161,1
	168,3		170,5
200	204	340	206,5	24	295	12	M20	22	9,92
200	219,1	340	221,5	24	295	12	M20	22	9,92
250	254	405	257,5	28	355	12	M24	26	13,8
	267		270,3
	273		276,5
300	306	460	308,5	32	410	12	M24	26	17,6
	318		321,5
	323,9		327,5
350	355	520	358,5	36	470	16	M24	26	27,3
	355,6		359
	368		371,5
400	405	580	409,5	38	525	16	M27	30	34,4
	406,4		411
	419		423,5
500	508	715	513,5	40	650	20	M30	33	52,1
600	610	840	616,5	44	770	20	M33	36	74,5
800	813	1025	820	60	950	24	M36	39	126
1000	1016	1255	1023	80	1170	28	M39	42	236
1200	1220	1485	1226	95	1390	32	M45	48	368
1400	1420	1685	1426	110	1590	36	M45	48	490
1600	1620	1930	1626	125	1820	40	M52	56	735
2000	2020	2345	2026	150	2230	48	M56	62	1040

N	Rura C	Kołnierz				Śruby			Waga [kg]
N	Rura C	A	E	G	B	Liczba	Gwint	D	Waga [kg]
10	13,5	90	14,5	14	60	4	M12	14	0,6
10	17,2	90	17,7	14	60	4	M12	14	0,6
15	18	95	18,5	14	65	4	M12	14	0,67
	20		20,5
	21,3		22,5
20	23	105	24	16	75	4	M12	14	0,86
	25		26
	26,9		27,6
25	28	115	30	16	85	4	M12	14	1,1
	30		31
	33,7		34,4
32	35	140	36	16	100	4	M16	18	1,65
	38		39
	42,4		43,1
40	43	150	44	16	110	4	M16	18	1,86
	44,5		45,5
	48,3		19
50	54	165	55	18	125	4	M16	18	2,5
	57		58,1
	60,3		61,1
65	69	185	70	18	145	4	M16	18	3
65	76,1	185	77,1	18	145	4	M16	18	3
80	84	200	85,5	20	160	8	M16	18	3,76
80	88,9	200	90,3	20	160	8	M16	18	3,76
100	104	220	105	20	180	8	M16	18	4,2
	108		109,6
	114,3		115,6
125	129	250	131	22	210	8	M16	18	5,6
	133		134,8
	139,7		141,5
150	154	285	156	22	240	8	M20	22	6,7
	159		161,1
	168,3		170,5
200	204	340	206,5	24	295	12	M20	22	9,92
200	219,1	340	221,5	24	295	12	M20	22	9,92
250	254	405	257,5	28	355	12	M24	26	13,8
	267		270,3
	273		276,5
300	306	460	308,5	32	410	12	M24	26	17,6
	318		321,5
	323,9		327,5
350	355	520	358,5	36	470	16	M24	26	27,3
	355,6		359
	368		371,5
400	405	580	409,5	38	525	16	M27	30	34,4
	406,4		411
	419		423,5
500	508	715	513,5	40	650	20	M30	33	52,1
600	610	840	616,5	44	770	20	M33	36	74,5
800	813	1025	820	60	950	24	M36	39	126
1000	1016	1255	1023	80	1170	28	M39	42	236
1200	1220	1485	1226	95	1390	32	M45	48	368
1400	1420	1685	1426	110	1590	36	M45	48	490
1600	1620	1930	1626	125	1820	40	M52	56	735
2000	2020	2345	2026	150	2230	48	M56	62	1040

* reszta kołnierzy na zamówienie
